제품 세부 정보
원래 장소: 중국
인증: ISO 9001
지불 및 배송 조건
최소 주문 수량: 1 세트
배달 시간: 성수기 리드타임: 1-3개월 비수기 리드타임: 근무일 기준 15일 이내
지불 조건: LC, T/T, D/P, 페이팔, 웨스턴 유니온, 소액결제, 머니그램
판매 후 서비스: |
1년 |
유리 두께 범위: |
4-19mm |
최대 유리 크기: |
2440*4200mm |
분 유리 크기: |
400*400mm |
용량 변환: |
680kVA |
송풍기 제어: |
주파수 인버터 |
운송 패키지: |
보호막 |
사양: |
2440*4200mm |
상표: |
프시다 |
원산지: |
포산 |
HS 코드: |
8475291900 |
공급 능력: |
2 세트/입 |
보증: |
1년 |
종류: |
글라스 템퍼링 노 |
인증: |
CE |
구조: |
수평식 |
제어 시스템: |
산업용 컴퓨터 |
조건: |
새로운 |
사용자 정의: |
가능 | 맞춤형 요청 |
판매 후 서비스: |
1년 |
유리 두께 범위: |
4-19mm |
최대 유리 크기: |
2440*4200mm |
분 유리 크기: |
400*400mm |
용량 변환: |
680kVA |
송풍기 제어: |
주파수 인버터 |
운송 패키지: |
보호막 |
사양: |
2440*4200mm |
상표: |
프시다 |
원산지: |
포산 |
HS 코드: |
8475291900 |
공급 능력: |
2 세트/입 |
보증: |
1년 |
종류: |
글라스 템퍼링 노 |
인증: |
CE |
구조: |
수평식 |
제어 시스템: |
산업용 컴퓨터 |
조건: |
새로운 |
사용자 정의: |
가능 | 맞춤형 요청 |

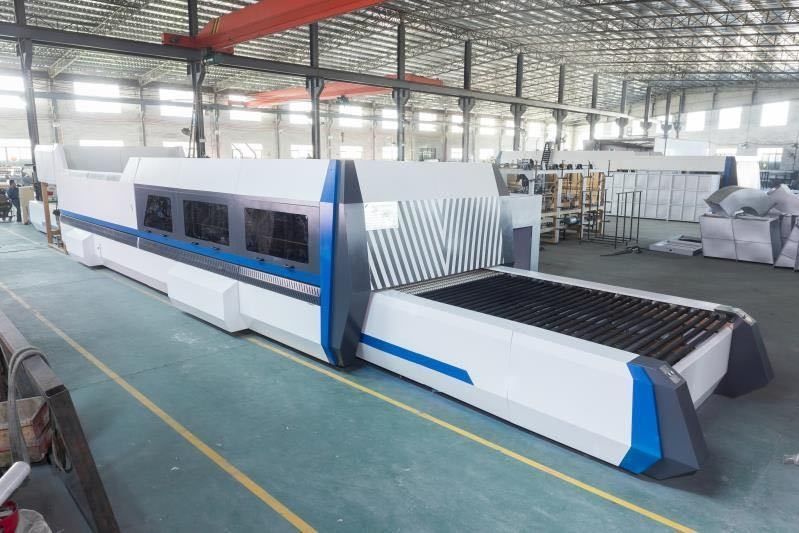

유리 가열 기계
상세 사진
1.1 간략한 소개
오븐에는 로딩 테이블, 난방 섹션, 크로스 굽기 섹션, 진압 및 냉각 섹션, 배하 테이블 및 제어 시스템이 있습니다.그것은 가구에 대한 평평하고 휘어진 온화 된 유리를 제조하는 데 사용됩니다.가전제품, 건축 유리 등
1.2 로딩 테이블
로딩 테이블은 고무로 덮인 롤러와 케블러 로프로 구성되어 있습니다.유리 자동으로 오븐의 입구로 전달됩니다. 오븐에 들어갈 준비가 된 위치에있을 때 롤러가 움직이지 않습니다.유리잔을 컴퓨터 제어 시스템이 입력 명령을 내면 오븐이 열립니다.
1.3 난방 부문
난방 부문의 구조는 열 절연 물질로 덮인 이층 상자 유형입니다.섹션 내부에는 높은 온도 내성 세라믹 롤러와 컨베이어 시스템이 있습니다이 섹션의 상층 및 하층에 난방 요소와 방사선 판이 설치됩니다. 상층 방사선 판은 특수 열 저항성 및 항 진화 가루 재료입니다.난방 요소는 세라믹 부분 위에 설치된 나선형 저항을 가진 통합된 부분으로 구성됩니다., 그것은 쉽게 교체됩니다. 유리 가루는 오븐에 들어갈 것입니다 때, 난방 섹션의 앞 문은 로딩 테이블의 롤을 열고 난방 섹션은 동시에 이동합니다.그 잔이 불에 태울 때, 앞 문은 닫히고 롤러에 있는 유리는 자동으로 제어 시스템으로 계산된 거리에서 앞뒤로 이동하여 유리가 균일하게 뜨게됩니다.상부 부분은 유지 보수를 위해 들어올릴 수 있습니다.난방 요소는 매트릭스 레이아웃입니다.
1.4 평평한 소화/냉각 부문
합금 섹션과 철판은 열 용접의 변형을 피하기 위해 차가운 riveted, 효과적으로 완화 공기면 전체 평면성을 보장합니다. 합리적인 노즐 오프레이션과 공기 구멍의 배열은 유리의 균일한 냉각을 보장합니다. 상부 및 하부 진압은 연결 및 개별 드라이브와 결합됩니다.실제로 정화기의 공기 노즐의 합리적 높이를 제어 할 수 있습니다상부 및 하부 공기 양의 균형 조절과 일치하여 유리 상부와 하부는 최적의 열 방사선에 도달하여 온화 유리의 평면성을 보장 할 수 있습니다.
1.5배하 테이블
배하 테이블은 로딩 테이블과 비슷합니다. 유리가 컨베이어 끝에 운반되면 롤러가 멈추고, 유리는 손으로, 또는 로봇에 의해 제거 될 수 있습니다.만약 고객 공장에서 사용할 수 있다면.
2기술 부분
2.1기술 사양
| 모델 | STG-A1225-5 | |
| 평면 유리 크기 | 최대 부하 면적 | 2440*4200mm |
| 최대 유리 크기 | 2440*4200mm | |
| 미니 유리 크기 | 400*400mm | |
| 유리 두께 범위 | 4~19mm | |
| 추천 트랜스포머 용량 | ≥680KVA | |
| 블로어 제어 | 주파수 인버터로 제어되는 | |
| 품질 표준 | ANSI Z97.1-2004 | |
| 완제품 비율 | ≥ 98% | |
| 설치 기간 (약) | 15 일 | |
| 시공 기간 (약) | 7 일 | |
| 교육 기간 (약) | 1 (한) 일 주 | |
| 보증 기간 | 마르지 않은 부품과 부품에 대해 1년 | |
| 전원 공급 장치 모드 | 380V + 50HZ | |
2.1.2 전력 소비
평면: ≤4.2 kwh/M2
2.1.3 생산성
| 유리 두께 (mm) | 유리 온화 순환. (부하/시간) | 참고: |
| 4 (반탄화) | 18-20 | 크기, 생산 지역 및 유리 패널의 색상은 생산 차이를 일으킬 것입니다. 작은 크기와 깊은 색상을 가진 유리 판의 생산은 약간 더 커질 것입니다. |
| 5 | 16-18 | |
| 6 | 14-16 | |
| 8 | 10-12 | |
| 10 | 9-10 | |
| 12 | 7-8 | |
| 15 | 5-6 | |
| 19 | 3~4 |
| 아니 | 주요 부분 | 브랜드 |
| 1 | 산업용 컴퓨터 | 시멘스 |
| 2 | 온도 조절기 | STAR |
| 3 | PLC 입력 보드 PLC | 오토닉스 |
| 4 | 인코더 | 코요 |
| 5 | 단속기 | LG/MULLER |
| 6 | 사진 스위치 | |
| 7 | 근접 스위치 | |
| 8 | SSR | 양민 |
| 9 | 드라이브 인버터 | |
| 10 | 플라워 인버터 | 헤칸 |
| 11 | 릴레이 | 웨이드뮬러 |
| 12 | 오프스 | 케후아 |
| 13 | 전자기 밸브 | 타이완의 공습 |
| 14 | 실린더 | 타이완의 공습 |
| 15 | 류류 | 플라워 베어링에 대한 SK F 기계에 대한 정상적인 베어링 채택 HRB |
| 16 | 히-알 열 내성 판 (내면) | 루양 |
| 17 | 세라믹 롤러 85MM | |
| 18 | 케블러 로프 | 상하이 |
| 19 | 난방 요소 | 상하이 |
| 20 | 수압 밸브 | 타이완 |
| 21 | 드라이브 기어 박스 | 포산 |
| 22 | 히터 와이어 | 니켈 물질 |
| - 아니 | 이름 | 스펙. | 유닛 | 큐티 | |
| 난방 | |||||
| 1 | 벨트 휠 (하위) | 조각 | 4 | ||
| 2 | 벨트 휠 (올라) () | 조각 | 4 | ||
| 3 | 기어벨트 | 조각 | 25 | ||
| 4 | 류류 | 조각 | 4 | ||
| 5 | 에어백 | 조각 | 4 | ||
| 6 | 세라믹 튜브 | 조각 | 20 | ||
| 7 | 세라믹 롤러 | 조각 | 2 | ||
| 8 | 하부 난방 전선 | 조각 | 6 | ||
| 9 | 상부 난방 유선 | 조각 | 6 | ||
| 11 | 전자기 밸브 | 조각 | 2 | ||
| 12 | 열쌍 | 조각 | 5 | ||
| 13 | 열쌍 보호 튜브 | 조각 | 5 | ||
| 소화 부문, 로딩, 배하, 에어박스 | |||||
| 14 | 케블러 로프 (불에 저항하는 로프) | 롤 | 1 | ||
| 15 | 롤러 | 조각 | 4 | ||
| 16 | 류류 | 세트 | 4 | ||
| 17 | 전자기 밸브 | 조각 | 1 | ||
| 전기 예비 부품 목록 | |||||
| 18 | 릴레이 | 조각 | 3 | ||
| 19 | 릴레이 기지 | 조각 | 3 | ||
| 20 | 터미널 블록 | 조각 | 3 | ||
| 21 | 퓨즈 코어 | 조각 | 5 | ||
| 22 | SSR | 조각 | 10 | ||
| 23 | 버튼 누르면 | 조각 | 5 | ||
| 24 | 릴레이 | 조각 | 3 | ||
| 25 | 레벨 | 조각 | 1 | ||
